Hướng dẫn xuất file Gerber từ phần mềm Proteus

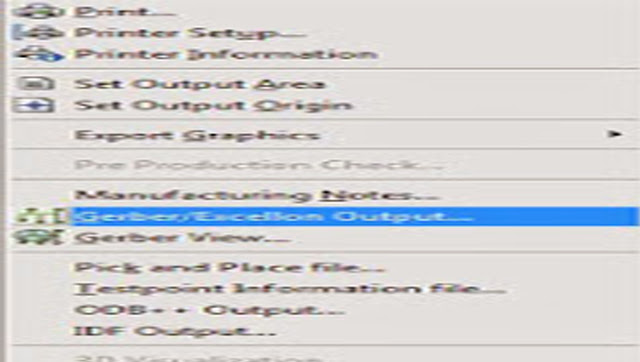

vào Ouput/ Gerber Excellon Output

Chọn Yes.

Đợi hộp thoại: Pre-Producton check xong, chọn Close rồi Yes
B2: Hộp thoại hiện lên, các bạn chọn layer muốn xuất. Ví dụ như muốn chọn layer Top Copper thì tick như hình dưới.
Trong Revolution để chọn độ phân giải

Sau đó OK.
Bây giờ, đã có file CADCAM Top Copper.TXT xuất hiện, đây là file vừa được tạo ra.

B3: Để mở file vừa tạo, các bạn vào lại Ares
Chọn Output/ Gerber View

Chọn file CADCAM Top Copper.TXT vừa được tạo ra.

Ta được kết quả như trên.
